5 ème

Chapitre 2

Mission sauvetage

1 Moyen de communication :

1-1 Quel est le seul moyen de communiquer avec Marc ?

1-2 Pourquoi s'écoule-t-il autant de temps entre les messages ?

2 Les symboles :

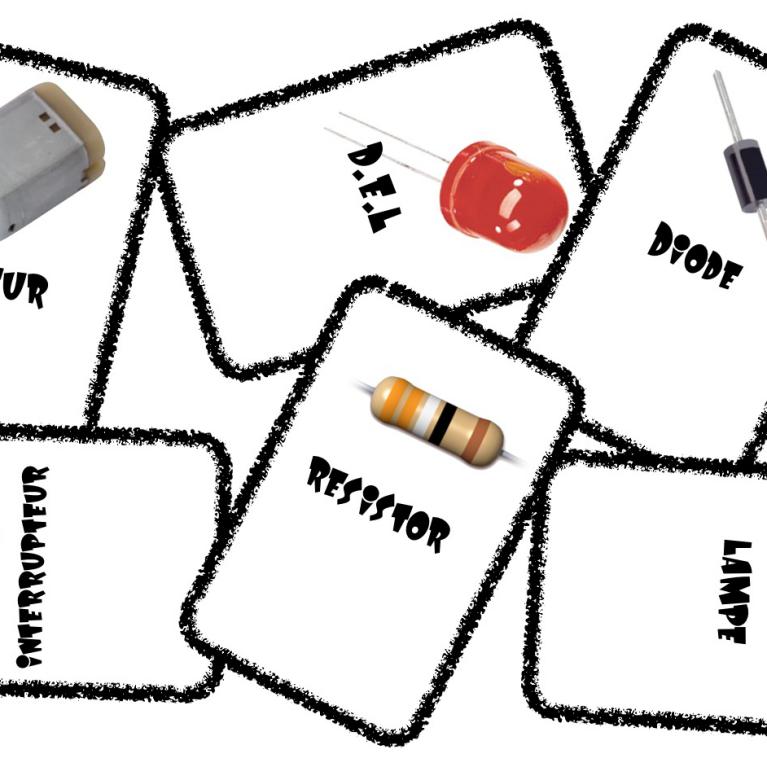

2-1 Marc a dessiné des symboles, a quoi peuvent-ils servir ?

2-2 Au crayon de papier replacez chacun des symboles dans le document ci dessous :

2-3 Compléte sur ton cahier les schémas manquant :

2-4 Vérifiez vos réponses en réalisant l'exercice ci-dessous :

MOTEUR :

3 Schématiser un circuit :

3-1 Aidez vous de la vidéo ci-dessous pour rédiger les régles pour tracer un circuit électrique.

3-2 Retracer le circuit de la lampe électrique avec les codes et les symboles de la vidéo.

3-3 Entrainez vous en traçant les schémas des circuits ci dessous :

3-4 Autres circuits :

3-5 Entrainement interrupteur :

3-6 - Indiquer si l'interrupteur est ouvert ou fermé

      - Colorier les dipoles qui fonctionnent
