Marc doit pouvoir voyager la nuit !
Il souhaite ajouter 2 phares à l'avant de son rover.
1-1 Propose deux solutions à Marc pour brancher ses deux lampes !

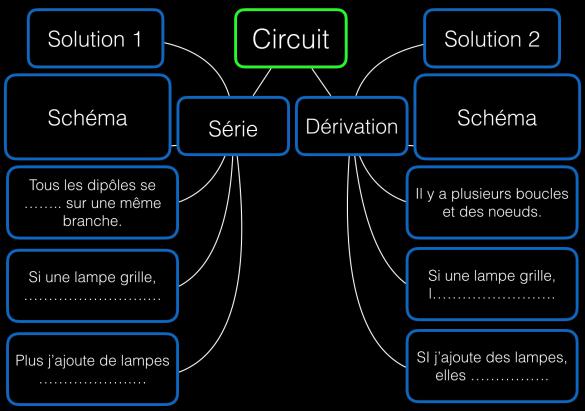

1-2 Compléte la carte mentale suivante :
1-3 Entrainement :
En voulant ajouter des lampes à son Rover, Marc a réalisé le circuit suivant :
2-1 Reproduisez ce circuit et expliquez ce qu'il se passe .
2-2 Pourquoi la deuxième lampe brille-t-elle plus fort ?
2-3 Est ce qu'un court-circuit peut être dangereux ?
2-4 Entrainement
Comment peut-on montrer qu’il y a davantage de courant qui passe dedans !
3-1 Qu'est ce que le courant electrique ?
3-2 Comment doit fonctionner l'appareil pour mesurer le courant électrique ?
3-3 Comment doit-il être branché ? Rédiger le mode d'emploi du branchement de l'ampéremétre.

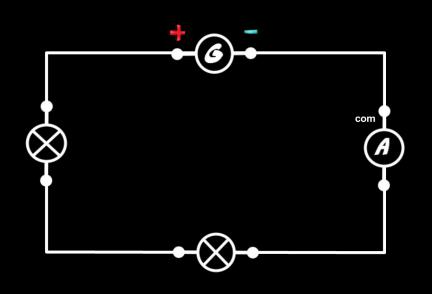

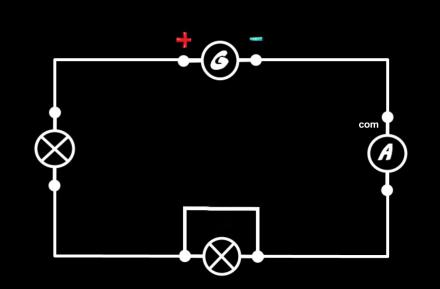

3-4 Pour comprendre ce qu'il se passe lorsqu'une lampe est courcircuitée, nous allons rélaiser les deux circuit suivants :

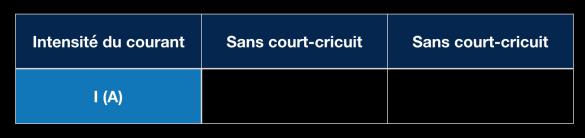

3-5 Complétez le tableau de mesure ci-dessous :
3-6 Indiquez le passage du courant dans les deux circuits
3-7 Notez vos observations et conclure.
Remarque : Que fait un court-circuit dans un circuit en dérivation ?
3-8 Entrainement :
RAPPEL :
Vérification des lois de l'intensité
4-1 La loi des intensités dans un circuit en série :

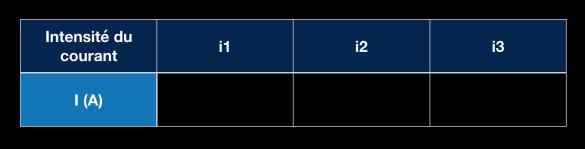

4-2 Quelle relation pouvez-vous écrire avec i1, i2, i3.
4-3 La loi des intensités dans un circuit en dérivation :
4-4 Quelle relation pouvez-vous écrire avec i1, i2, i3.
4-5 Ecrire les relations entre les courants entrants et les courants sortants
Entrainement

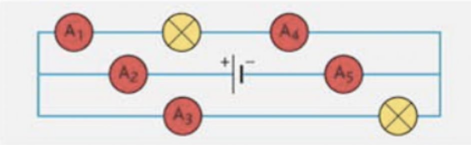

Exercice 5-1 :
1 Recopier le circuit

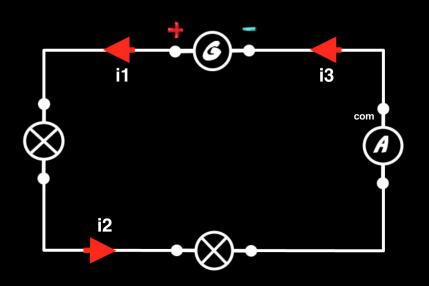

2 Placer des fléches de courant avec leurs noms ex : i1; i2; i3...
3 Enoncer (rédiger) la loi d'unicité
4 Ecrire les 2 lois d'unicité dans le circuit.
5 Enoncer (rédiger) la loi d'additivité
6 Ecrire les 2 lois d'additivité dans le circuit.
Exercice 5-2 :
1 Recopier le circuit
2 Placer des fléches de courant avec leurs noms ex : i1; i2; i3...
3 Enoncer (rédiger) la loi d'unicité
4 Ecrire les 2 lois d'unicité dans le circuit.
5 Enoncer (rédiger) la loi d'additivité
6 Ecrire les 2 lois d'additivité dans le circuit.
7 Même question avec l'interrupteur K ouvert.

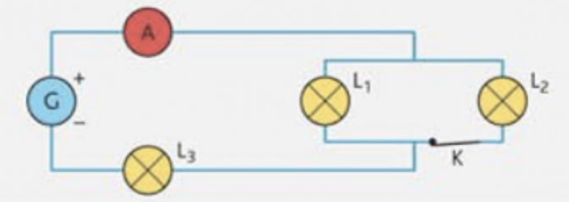

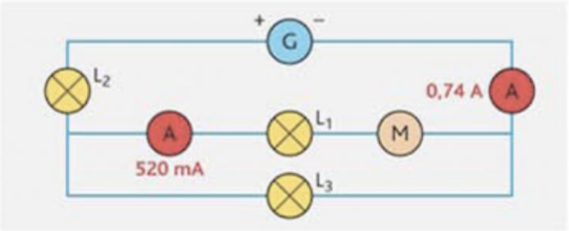

Exercice 5-3 :
1 Recopier le circuit
2 Placer des fléches de courant avec leurs noms ex : i1; i2; i3...
3 Ecrire une loi d'unicité dans le circuit.
4 Quelle est la valeur de l'intensité du courant qui entre dans le moteur ?
5 Ecrire une loi d'additivité dans le circuit.
Aide : Mettre toutes les valeurs en mA
6 Quelle est la valeur de l'intensité du courant qui entre dans L2
7 Quelle est la valeur de l'intensité du courant qui entre dans L3
